Autorama: 3 – Construção da Pista
Nesta etapa do projeto os estudantes reunidos em equipes, discutem e apresentam suas propostas de construção da pista.
As propostas são registradas (anotadas no caderno) e em seguida passam à construção (“mão na massa”).
Abaixo, os estudantes registram as tarefas dessa etapa:
Bom trabalho!!!!
Deixe um comentário
Você precisa fazer o login para publicar um comentário.
42 Comentários
Construindo um molde em escala real da pista. Foto de 22 de junho de 2022.
Construindo um molde em escala real da pista. Foto 2, de 22 de junho de 2022.
Construindo um molde em escala real da pista. Foto 3, de 22 de junho de 2022.
Primeira proposta de construção da pista, usando um quadro-negro descartado. Foto de 24 de junho de 2022.
Primeira proposta de construção da pista, usando um quadro-negro descartado. Foto 2, de 24 de junho de 2022.

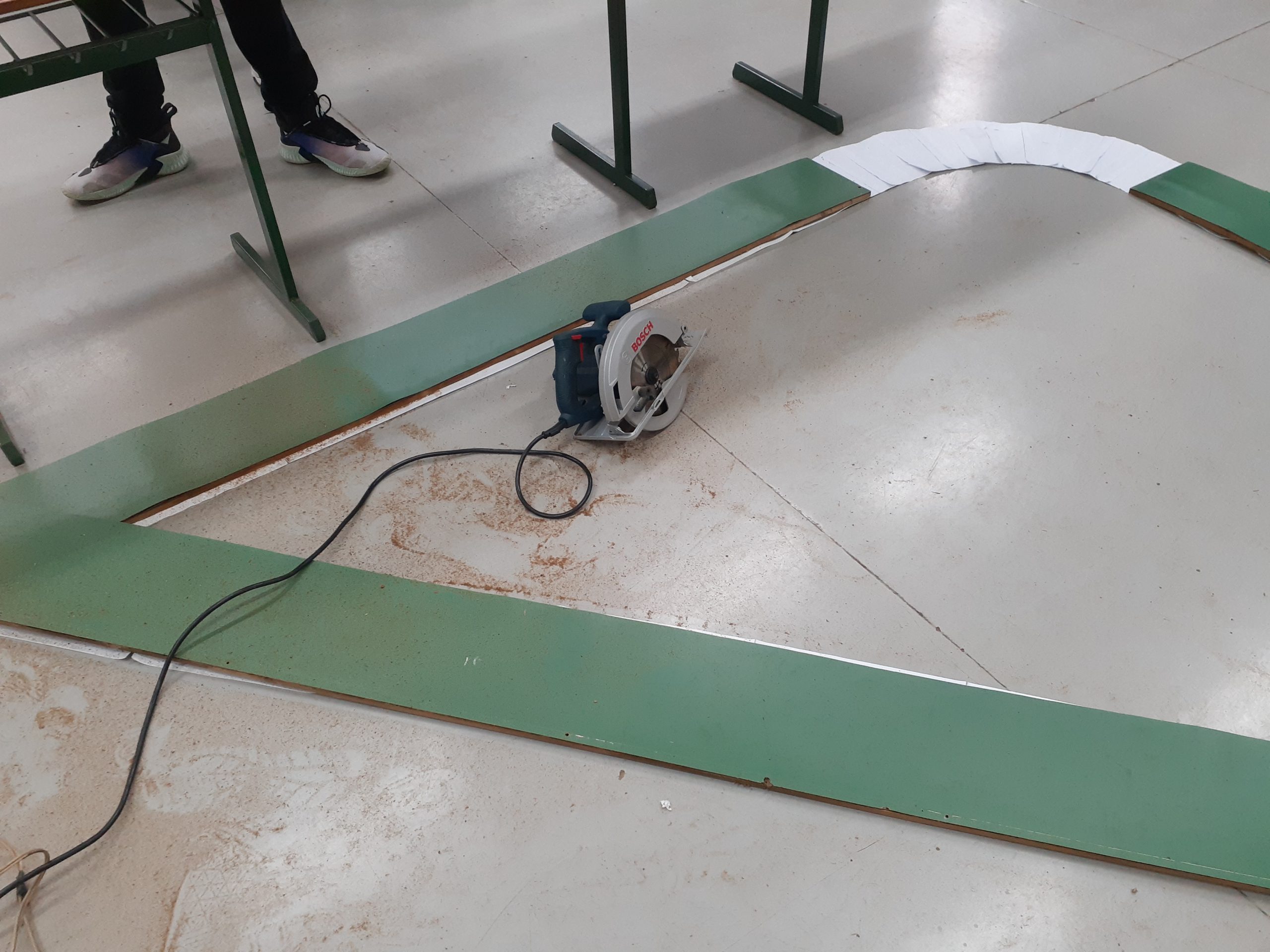

Primeira proposta de construção da pista, usando um quadro-negro descartado. Foto 3, de 30 de junho de 2022.
Primeira proposta de construção da pista, usando um quadro-negro descartado. Foto 4, de 30 de junho de 2022.
Primeira proposta de construção da pista, usando um quadro-negro descartado.
Nesse momento descobriu-se que o peso final seria grande demais para montar e desmontar a pista, que as curvas ficariam em partes muito danificadas da peca e que as imperfeições afetariam o desempenho dos carrinhos.
Foto 5, de 24 de junho de 2022.
Para contornar o problema do peso, os estudantes optaram pela construção da pista com MDF de 3 mm de espessura e dimensões 20,0 x 30,0 cm.
Nas extremidades de cada pedaço da pista serão fixadas duas travessas de 30,0 x 2,0 cm feitas com MDF de 16 mm, que servirão para encaixe e união.
Cada pista terá dois canais guia para comportar dois carrinhos ao mesmo tempo. Cada canal terá um par de fitas condutoras de cobre que alimentará o carrinho com energia elétrica.

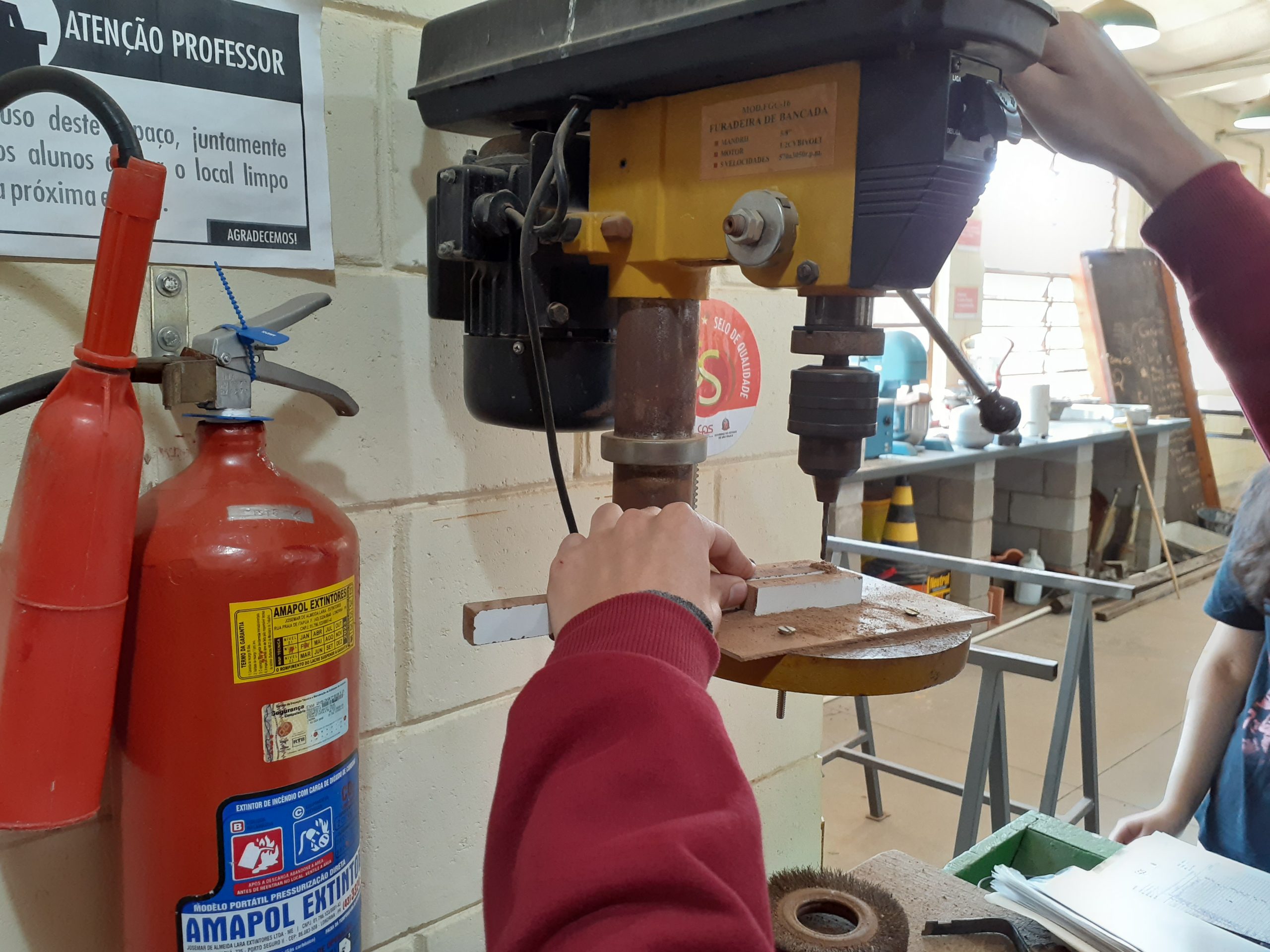

Furação das travessas com uso de furadeira de bancada e gabarito. Foto de 02 de setembro de 2022.
Furação das travessas. Furadeira de bancada, broca para madeira 3/16 polegadas (4,763 mm). Vídeo de 01 de setembro de 2022.
Preparação das peças com cola de contato para posterior colagem. Foto de 08 de setembro de 2022.
Construção da pista
Pista
Construção da pista 2
Medindo o controle
Pista foto 1
Medindo onde será furado a pista para encaixar uma na outra
Encaixando as pistas
Parafuso de fixação da pista
Colando fita de cobre

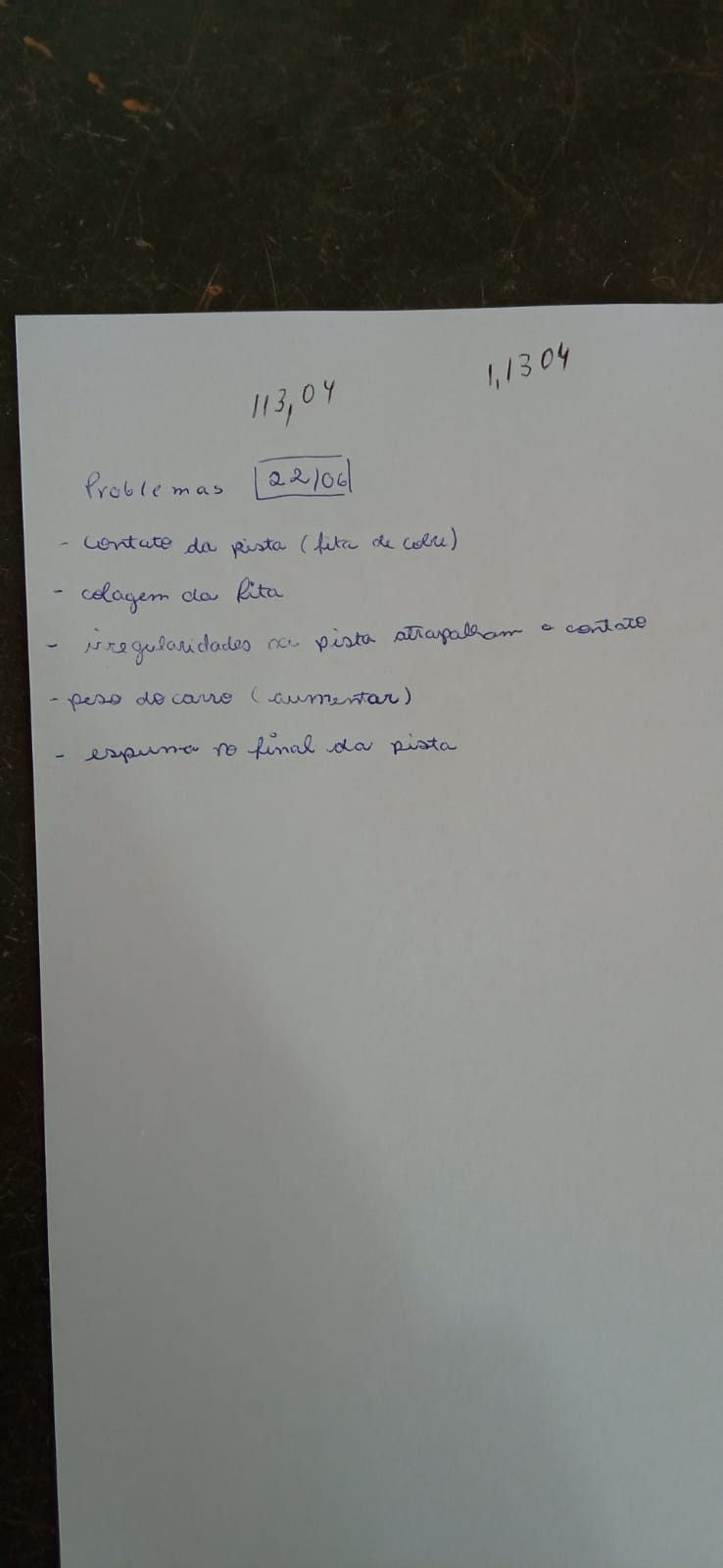

Problemas pendentes
Detalhes da pista – 01
Detalhes da pista – 02
Detalhes da pista – 03
Detalhes da pista – 04
Detalhes da pista – 05
Construa sua própria pista de autorama:
Pista – Versão 02.
Após breve análise sobre os resultados obtidos com a pista composta por várias partes pequenas, com medidas de 21,0 X 30,0 cm cada placa, concluiu-se pela construção de uma pista nova a partir de uma placa de mdf na espessura 3mm e medindo 275 x 122 cm.
A pista será montada sobre uma mesa de medida total a uma placa inteira de MDF (275X122).
O formato terá duas retas paralelas, uma descida em S e quatro curvas.
As fotos a seguir mostram as atividades realizadas para a conclusão dessa nova pista:
Foto 02:

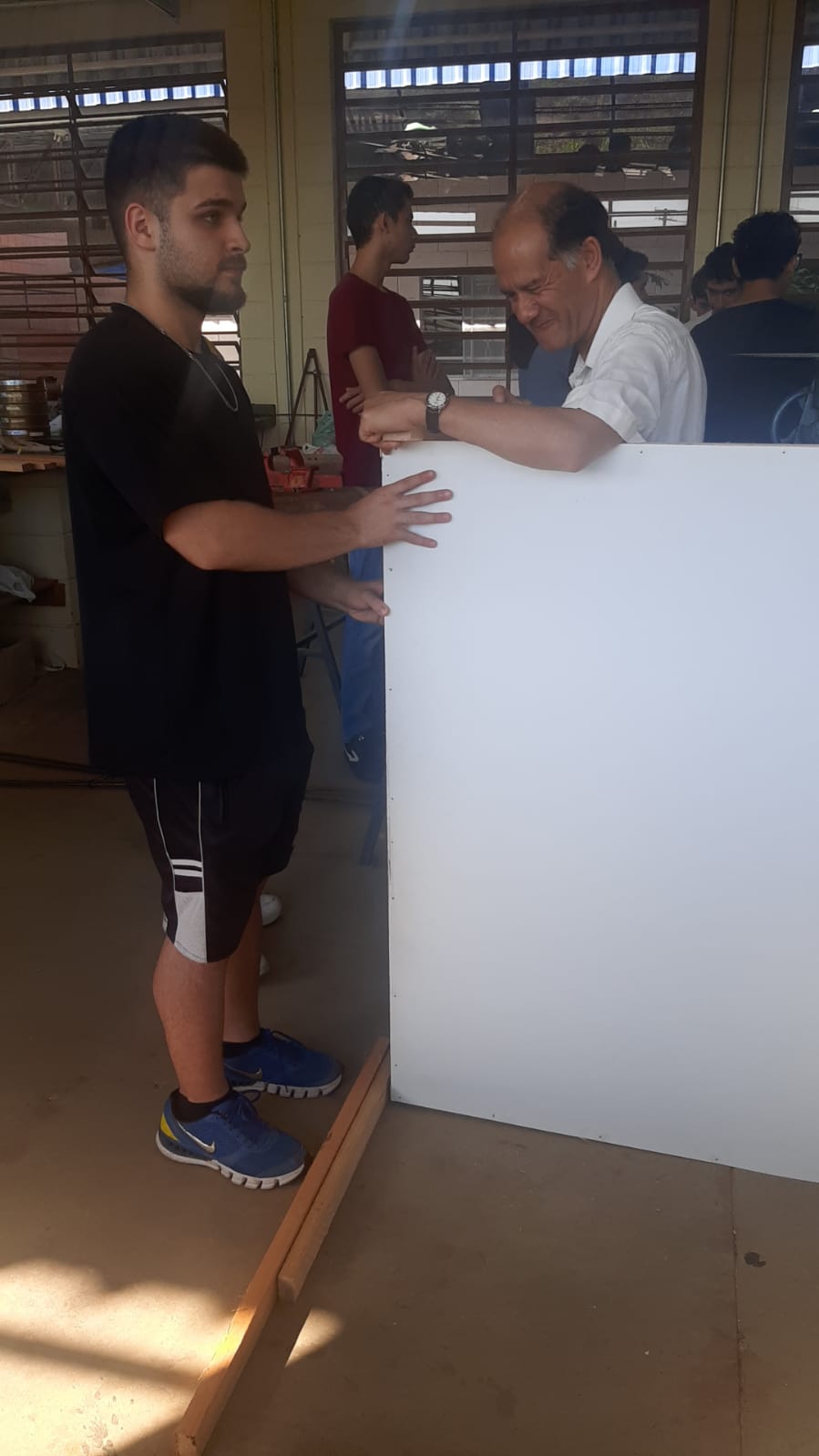

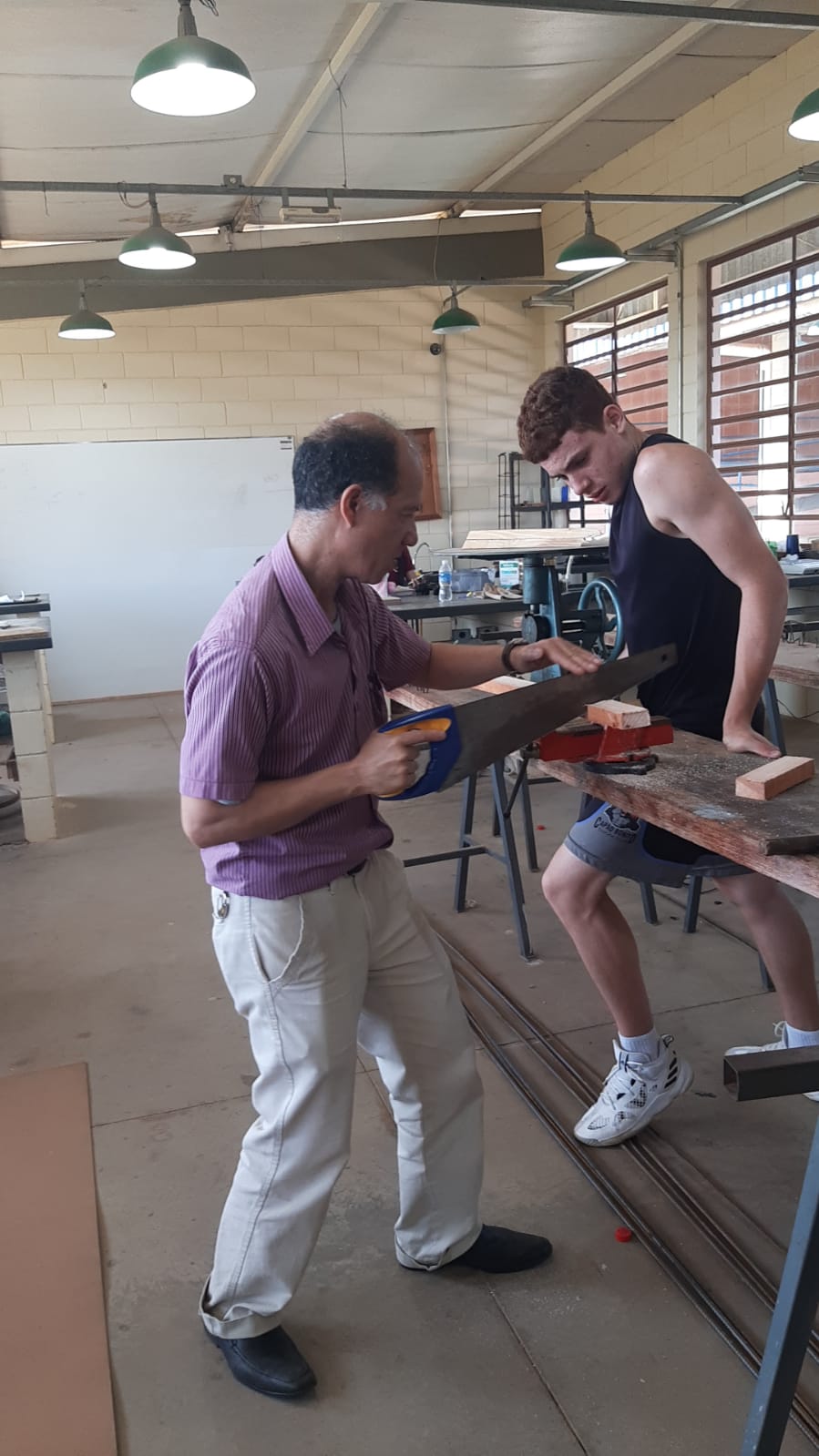

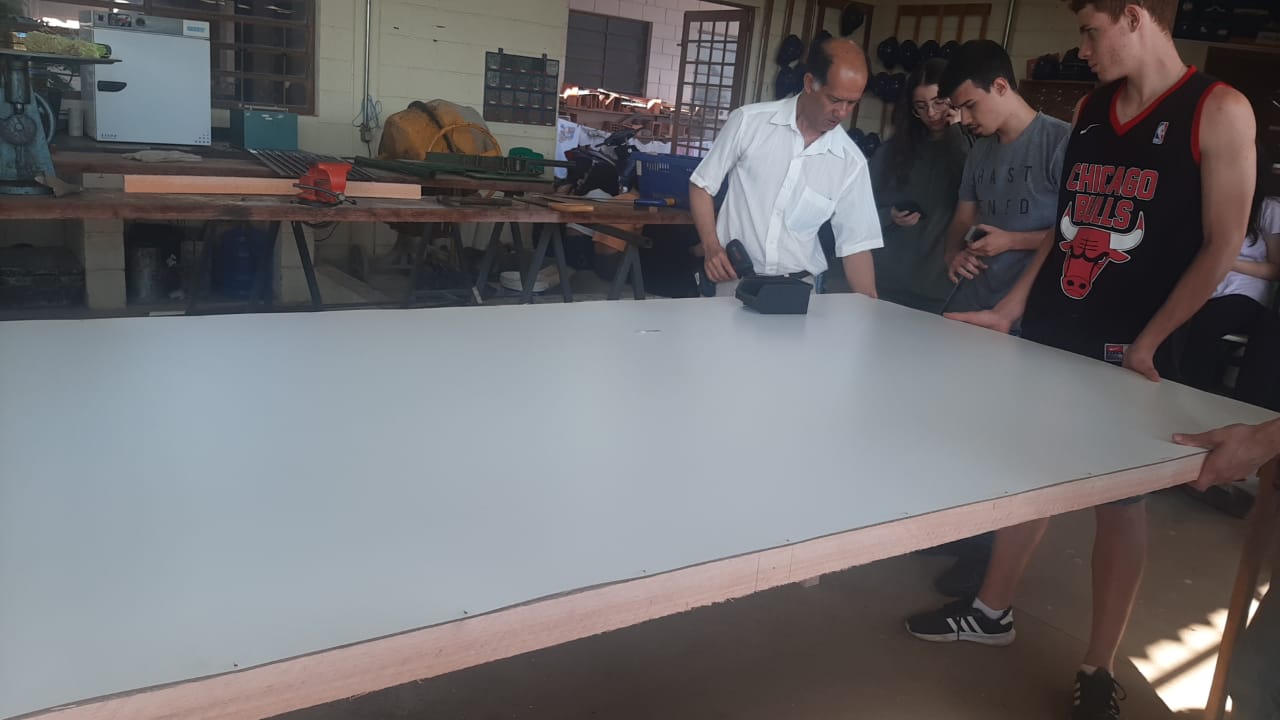

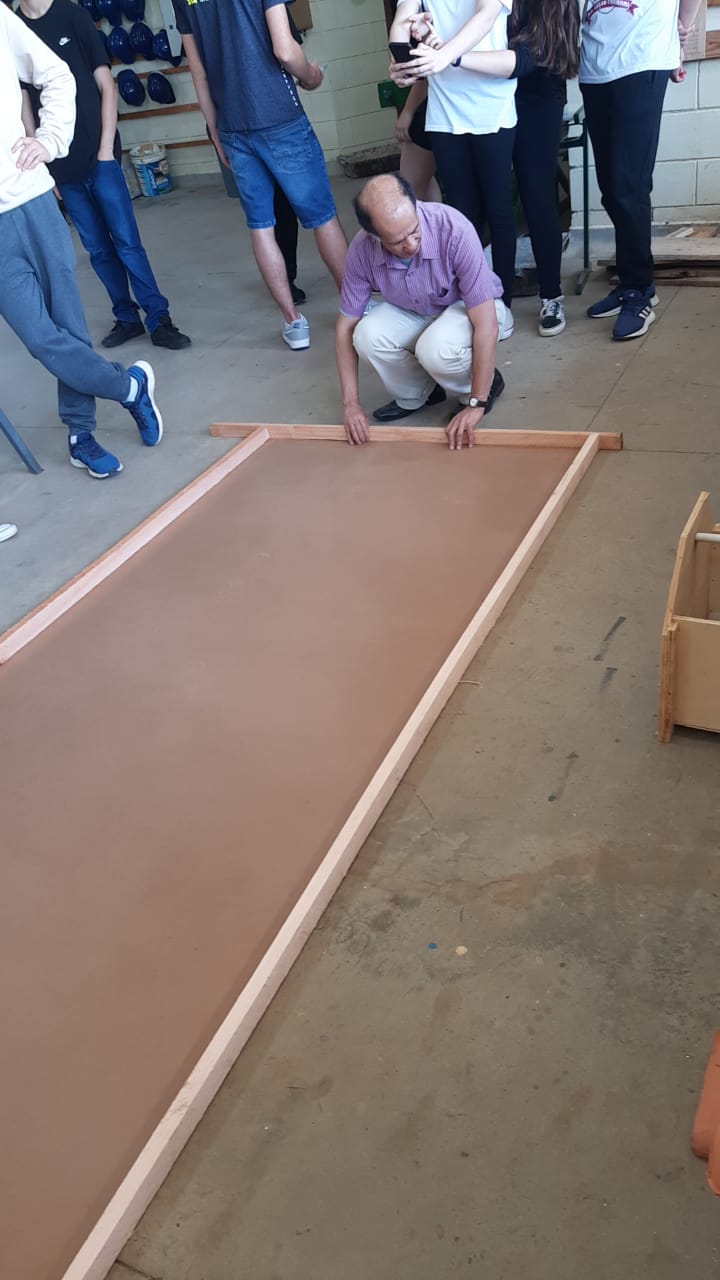

Foto 03: em 22/09/2023
Foto 04: em 22/09/2023:
Foto 05: em 22/09/2023:
Foto 06: em 22/09/2023:
Foto 07: em 22/09/2023:
Foto 08: em 22/09/2023: Formato de pista proposto. Contém cinco curvas e duas retas.
Foto 09: em 22/09/2023:
Fixando a base da mesa onde a pista do autorama ficará com o pé da mesa
Fizemos o travamento da mesa, a madeira utilizada foi a madeira de forro, e adicionamos mais um sarrafo 2,5 x 5 cm em seu centro
Em 19/02/2024.
Construção da pista no modelo circular com 3 vias.
Medida do raio:
Largura da via: 10 cm.
Em 19/02/2024. Foto 2.
Construção da pista no modelo circular com 3 vias.
Medida do raio:
Largura da via: 10 cm.
Uso do compasso.
Atividade Proposta:
2º EXATAS – EACEE
